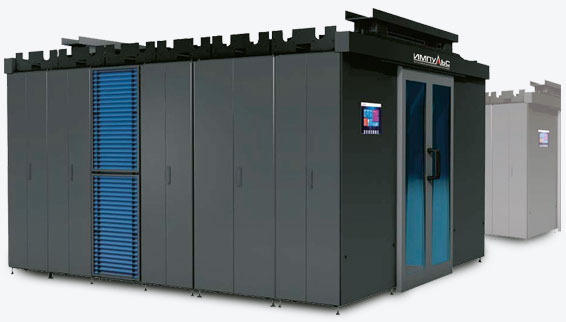

Системы интеграции для ЦОД на базе продукции ТМ ИМПУЛЬС

Системы интеграции для ЦОД на базе продукции ТМ ИМПУЛЬС

Благодаря быстрому развитию облачных вычислений и мобильных интернет-бизнесов, рост требуемых вычислительных мощностей, ИТ-плотности и энергопотребления вызывает множество проблем для традиционных центров обработки данных. Чтобы соответствовать требованиям облачных вычислений и виртуализации в будущем, а также повысить эффективность центров обработки данных и контролировать стоимость инвестиций, ЦРИ «ИМПУЛЬС» представляет решения для центров обработки данных серии ИТЕГРА. Решение серии ИТЕГРА имеет универсальную (всё в одном), энергоэффективную, модульную концепцию дизайна, которая позволяет Заказчикам осуществлять быстрое развертывание, гибкое расширение, простую эксплуатацию и удобное управление благодаря применению технологий создания и модернизации дата-центров последнего поколения.

Посмотреть подходящие ИБП
Скачать презентацию

Виды интегрированных решений для ЦОД

Преимущества ИТЕГРА
  • Быстрое развертывание
  • Энергоэффективность
  • Интеллектуальное управление
  • Безопасность и надежность

Быстрое развертывание

Полная интеграция стоек с ИТ-оборудованием, ИБП, аккумуляторными батареями, системами распределения электропитания и прецизионной системой охлаждения. Модульные компоненты системы, соответствующие всем международным стандартам, могут быть полностью развернуты и настроены в течение одного дня, что значительно сократит расходы бизнеса на этапе установки.

Энергоэффективность

Полностью закрытая конструкция и разделение воздушных потоков на горячий и холодный значительно снижает потребление электроэнергии. Размещение системы кондиционирования в одном ряду с источниками тепла обеспечивает эффективное распределение воздушных потоков. Эффективный модульный ИБП.

Интеллектуальное управление

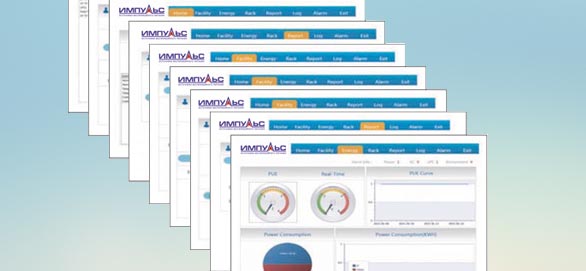

Система централизованного мониторинга с локальным дисплеем отслеживает состояние системы электроснабжения, температуры и уровня влажности, а также состояние каждой отдельной подсистемы. Большой перечень различных видов отчетности. Возможность круглосуточного и круглогодичного удаленного мониторинга за состоянием систем и загрузкой оборудования позволяет минимизировать затраты на обслуживание, ремонт оборудования и потери от внеплановых простоев.

Безопасность и надежность

Закрытая микросреда обеспечивает эффективную шумоизоляцию, полностью защищена от попадания пыли и грязи, что значительно снижает частоту отказов ИТ-оборудования и продлевает жизненный цикл ИТ-системы в целом. N + 1/2N структура резервирования. Источник бесперебойного питания (ИБП) с резервными батареями гарантирует стабильность работы ИТ-оборудования. Многоступенчатая функция автоматической сигнализации. Мониторинг состояния всех компонентов системы в режиме реального времени. Открытие аварийной системы вентиляции при отключении электроснабжения. Автоматический запуск системы пожаротушения.

Наши объекты

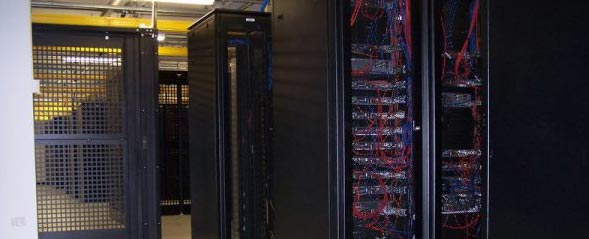

ИБЦОД для интренет-провайдера
Выбор мощности и монтаж ИБЦОД для интренет-провайдера
для ЦОД колокейшн-провайдера
Доставка и монтаж оборудования для ЦОД колокейшн-провайдера

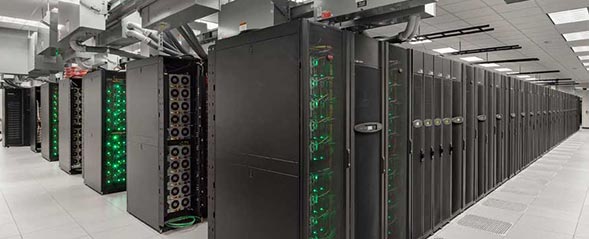

бесперебойное энергоснабжение коммерческого дата-центра
Разработка и монтаж решения по бесперебойному энергоснабжению коммерческого дата-центра

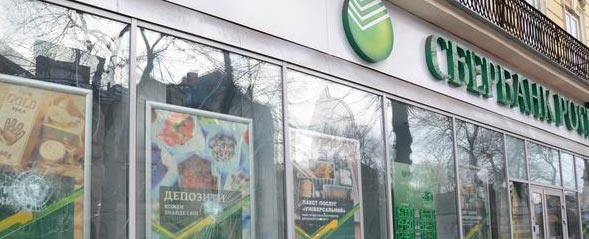

ИБЦОД для банковского отделения
Экспертиза объекта, выбор мощности и монтаж ИБЦОД для банковского отделения

Готовые решения для ЦОД на базе продукции ИМПУЛЬС

Интегрированный блок для микроцентров обработки данных (ИБЦОД)

ИБЦОД (интегрированный блок центра обработки данных), интегрированный со стойками для размещения ИТ-оборудования, системой мониторинга, системой электропитания и распределения, аккумуляторными батареями, рядной системой распределения воздушных потоков и другими инфраструктурами, осуществляет комплексные решения для ЦОД в высокоэффективную технологию, предназначенную для быстрого определения и конфигурирования устройств в системе ЦОД.

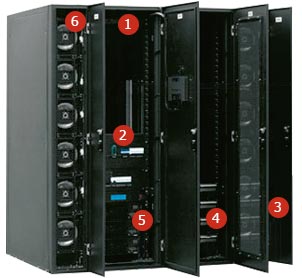

Состав ИБЦОД ИМПУЛЬС
  • 1. Мониторинг
  • 2. Система распределения электропитания
  • 3. Прецизионная система охлаждения
  • 4. АКБ
  • 5. ИБП
  • 6. Прецизионная система охлаждения

Технические характеристики

Спецификация С системой кондиционирования Без системы кондиционирования
ИБЦОД-6 AN ИБЦОД-10 AN ИБЦОД-15 BN ИБЦОД-6 AO ИБЦОД-10 AO ИБЦОД-15 BO
Внешний вид продукта
Внешние особенности Глухая дверь, 1280х2000 мм Сетчатая дверь, 1100х2000 мм
Внешние размеры ШхГхВ, мм 1500х1280х2000 1500х1280х2000 2100х1280х2000 1200х1100х2000 1200х1100х2000 1500х1280х2000
ШхГхВ, мм Размеры шкафа для ИТ-оборудования / Стандартно 600 мм. Количество может меняться
Доступное пространство 42U
Система электропитания
Размеры силового шкафа ШхГхВ, мм 600 х 1100 х 2000
Входная мощность 220В / 1 фаза / 50Гц 220В / 1 фаза / 50Гц 380В / 3 фазы / 50Гц 220В / 1 фаза / 50Гц 220В / 1 фаза / 50Гц 380В / 3 фазы / 50Гц
Режимы управления электропитанием Поддерживает управление электропитанием всех систем
Входной автомат 100А / 1П 100А / 1П 80А / ЗП 100А / 1П 100А / 1П 80А / ЗП
Мощность ИБП 6кВА 10кВА 15кВА 6кВА 10кВА 15кВА
Время автономной работы Стандарт 15 мин, Опционально 1 час, 2 часа
Система охлаждения
Общая мощность охлаждения, кВт 5 7,5 12,5 -
Размеры системы охлаждения ШхГхВ, мм 300х1100х2000 -
Количество 1 -
Мониторинг
Дисплей на корпусе 10’
Датчики температуры и влажности Да
Датчик дыма Да
Датчик протечки воды Да -
Мониторинг ИБП Да
Мониторинг системы распределенияэлектропитания Да
Мониторинг системы охлаждения Да -
Мониторинг аварийной системы вентиляции Да -
Система пожаротушения
Противопожарный газ Хладон

Примечание: Решения, основанные на ИБЦОД могут быть собраны в зависимости от требуемого пространства для установки ИТ-оборудования, требуемого времени автономной работы, мощности ИБП и системы кондиционирования.

*Стандартная конфигурация включает в себя один силовой шкаф, одну ИТ-стойку и одну систему кондиционирования. Конфигурация может изменяться в зависимости от требований заказчика

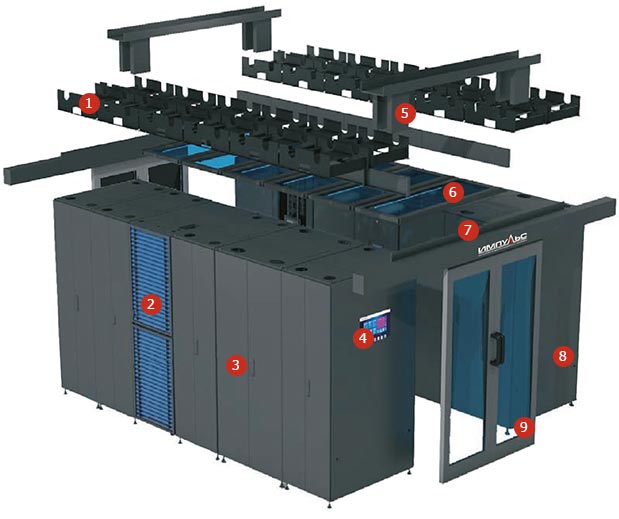

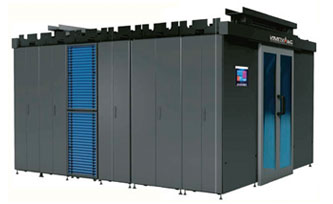

Интегрированный модуль для малых и средних центров обработки данных (ИМЦОД)
  • 1. Кабельный ввод
  • 2. Рядная система кондиционирования
  • 3. Стойка ИТ-оборудования
  • 4. Внешний дисплей
  • 5. Кабельный канал
  • 6. Потолочная панель
  • 7. Модульный ИБП
  • 8. Прецизионный шкаф распределения электроэнергии
  • 9. Входная дверь
Система распределения электропитания-ИБП
  • 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
  • Модуль ИБП оснащен независимой системой контроля, неисправный модуль может быть отключен автоматически;
  • Мощность ИБП может масштабироваться от 20 кВА до 520 кВА, что отвечает требованиям модульных систем и обеспечивает гибкое добавление мощности в зависимости от роста ИТ нагрузки;
  • N+X структура параллельного резервирования, поддержка максимум 4-х параллельно соединенных цепочек оборудования;
  • Эффективность модульной структуры ИБП – 95%, эффективность ИБП в ЭКО режиме – 98%.

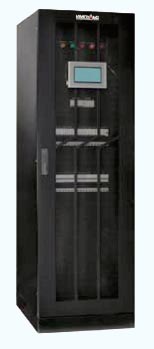

Система распределения электропитания – Модуль прецизионной системы распределения мощности
  • 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
  • Управление спереди, обслуживание сзади, просто и удобно;
  • Мониторинг напряжения, функция звукового и светового оповещения приобрыве питания;
  • Функция EPO – опциональная. Может отключить электропитание в аварийной ситуации;
  • Протокол связи Modbus позволяет легко подключить ИБП к внешней системе мониторинга и аналитики энергопотребления;
  • Выходной автоматический выключатель с горячей заменой, который может обслуживаться без прерывания электропитания – опционально;
  • Возможность использования оборудования стандартной или модульной архитектуры позволяет существенно сократить расходы на обслуживание;
  • Возможность отключать нагрузки различного уровня через контроллер или систему мониторинга.
Шкафы и организация системы разделения воздушных потоков внутри ЦОД
  • Продукты соответствуют ANSl/EIA; RS-310-D; IEC297-2; DIN41491:PART1; DIN41494; PART7; GB/T3047.2-92; совместимы с ETSI стандартом;
  • Передняя и задняя двери имеют сотовую шестиугольную перфорацию, площадь воздухопотока составляет 75% от площади дверей;
  • Благодаря использованию качественной холоднокатаной стали и спроектированной крепкой рамы, статическая несущая нагрузка шкафа составляет 1300 кг;
  • Различные размеры шкафов прекрасно совместимы с системой разделения воздушных потоков внутри ЦОД.
Система охлаждения
  • 19” шкаф, идентичный шкафу с ИТ-оборудованием и рядная система кондиционирования;
  • Разделение горячего и холодного воздушных потоков внутри ЦОД значительно сокращает энергопотребление, что повышает эффективность системы в целом;
  • Поддерживает воздушное, водяное охлаждение, использование чиллера, холодопроизводительность системы от 20 до 60 кВт;
  • Разнообразие сочетаний энергосберегающих технологий для обеспечения наилучшего энергосберегающего эффекта: использование частотно-регулируемого компрессора, ЕС-вентилятора, электронного расширительного клапана, наружного блока с бесступенчатым регулированием скорости вращения и т.д.;
  • Температура выходного воздушного потока составляет 37град. C, что обеспечивает коэффициент теплоотдачи – 100%.

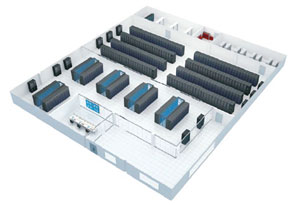

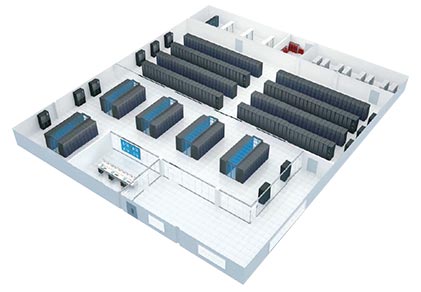

Интегрированная комната для больших центров обработки данных (ИКЦОД)

ИКЦОД (интегрированная комната центра обработки данных) – решение для средних и крупных дата-центров с интегрированными системами прецизионного кондиционирования, точечного распределения электропитания, стоек, системы холодных/горячих коридоров.
